Kiểm tra túi shielding ESD khi nhận hàng: checklist QC

Kiểm tra túi shielding ESD khi nhận hàng cần đối chiếu cả quy cách cơ học, khả năng đóng kín và hồ sơ thử nghiệm. Túi có màu bạc hoặc in biểu tượng ESD chưa đủ để xác nhận mức bảo vệ linh kiện. Hướng dẫn dưới đây giúp bộ phận mua hàng và QC xây dựng phiếu kiểm tra trước khi đưa bao bì vào dây chuyền.

Vì sao cần kiểm tra túi shielding trước khi đóng gói?

Bo mạch, module và linh kiện nhạy tĩnh điện có thể trải qua nhiều lần chuyển kho, kiểm tra và vận chuyển. Bao bì đúng cấu trúc nhưng quá chật có thể bị chân linh kiện đâm thủng; túi đúng kích thước nhưng đóng miệng sai có thể không đáp ứng quy trình bảo vệ đã thiết lập. Vì vậy, phiếu kiểm tra cần gắn với mã linh kiện và cách đóng gói thực tế.

Nên lưu một mẫu đã duyệt cùng bản vẽ có số phiên bản. Khi nhà cung cấp thay đổi cấu trúc, kiểu zipper hoặc cách gia công, bộ phận kỹ thuật cần đánh giá lại trước khi sử dụng. Đơn đặt hàng nên chỉ rõ tiêu chí chấp nhận để các bên có cùng căn cứ xử lý lô hàng.

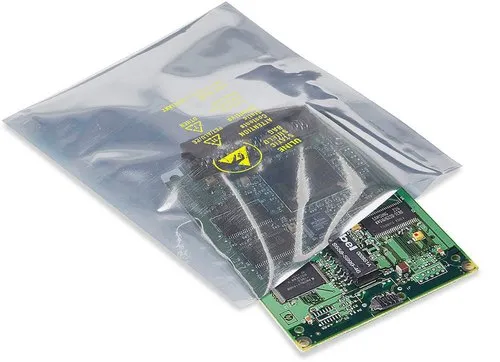

Kiểu dáng túi ESD: mở miệng, zipper hay hàn kín?

• Túi mở miệng: phù hợp thao tác đưa sản phẩm vào nhanh; cách đóng cuối cùng phải được quy định riêng.

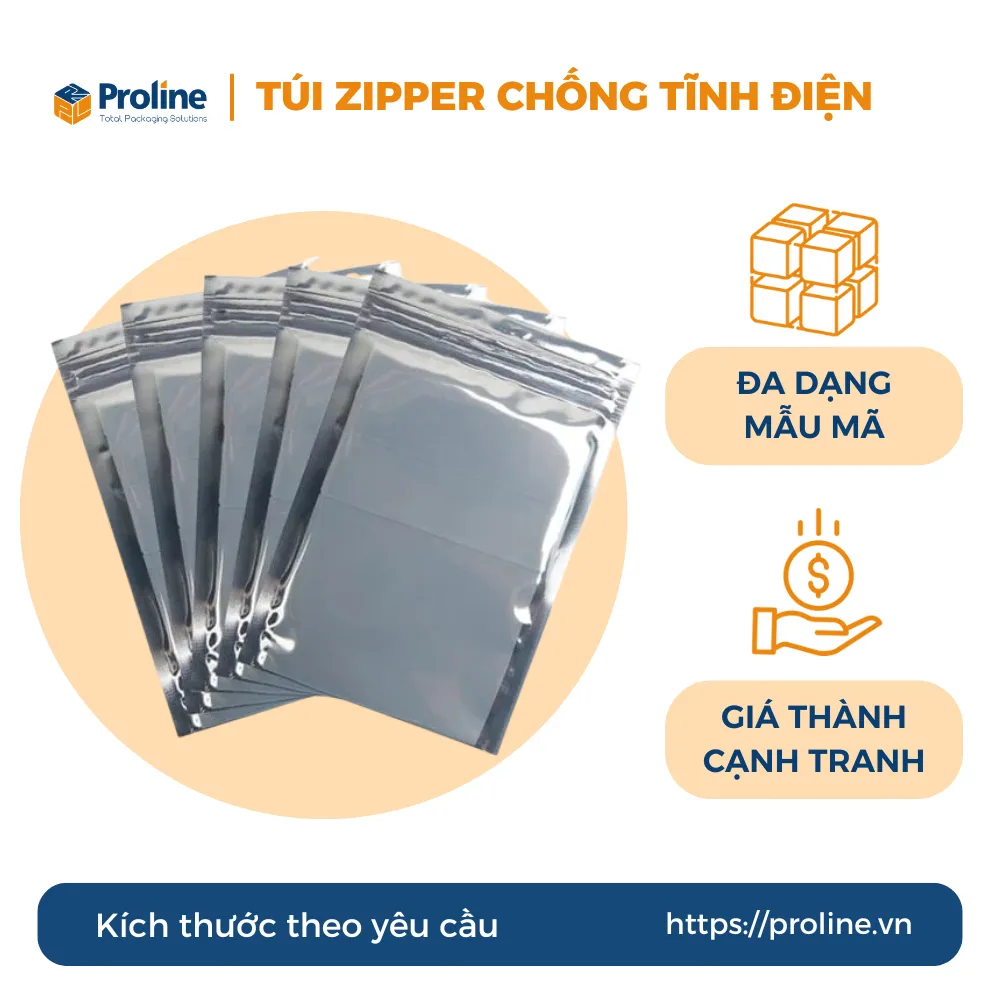

• Túi zipper: thuận tiện khi cần lấy linh kiện nhiều lần, nhưng phải kiểm tra khóa đóng hết chiều rộng, không kẹt hoặc lệch.
• Túi hàn kín: cần đủ phần miệng cho thanh hàn và kiểm soát tình trạng nếp gấp, bụi hoặc vật lạ tại vùng hàn.

Không xác định kích thước chỉ từ chiều dài và chiều rộng bo mạch. Cần tính thêm chiều cao linh kiện, khay, lớp bảo vệ cơ học và khoảng thao tác. Hãy thử lắp đúng cụm hàng thay vì chỉ đo túi trải phẳng.

Chất liệu và công dụng: cần xác nhận những gì?

Shielding là yêu cầu che chắn phóng tĩnh điện, còn chống tích điện bề mặt là một yêu cầu khác. Tên gọi “túi ESD” không cho biết đầy đủ cấu trúc hoặc mức bảo vệ. Khi duyệt vật liệu, nên yêu cầu mô tả các lớp, tổng độ dày, bề mặt tiếp xúc linh kiện và chỉ tiêu thử nghiệm áp dụng cho mã hàng.

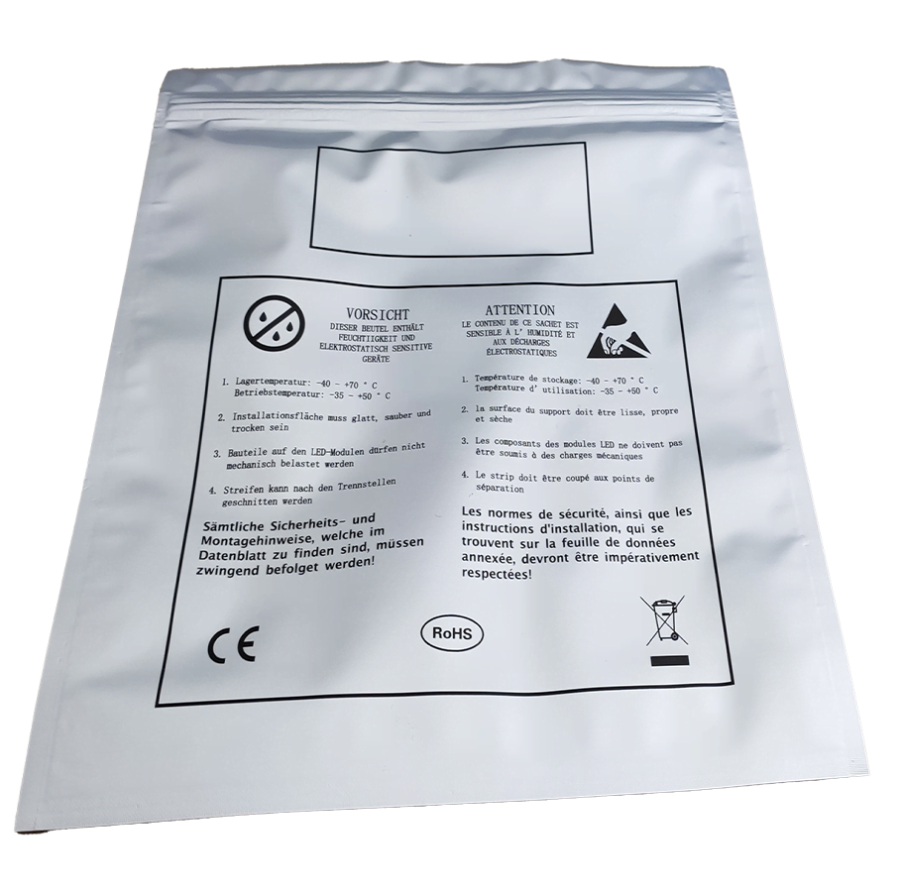

Với yêu cầu cản ẩm, cần làm rõ thêm cấu trúc cản, cách hàn kín và quy trình sử dụng chất hút ẩm nếu có. Không suy luận hiệu năng cản ẩm từ màu bạc. Tham khảo cách phân biệt túi PE, shielding và túi nhôm ESD trước khi quyết định thay thế vật liệu.

Checklist kiểm tra lô túi shielding ESD

Bảng trên là khung xây dựng phiếu QC, không phải tiêu chuẩn nghiệm thu chung. Số mẫu, tần suất kiểm tra và giới hạn phải do bộ phận chất lượng xác lập theo mức rủi ro và yêu cầu khách hàng. Không tự gán một giá trị điện trở hoặc mức shielding cho mọi loại túi.

Xử lý khi phát hiện túi không phù hợp

1. Tách riêng lô nghi ngờ và ghi rõ mã hàng, số lô, số lượng.
2. Chụp vị trí lỗi cùng thước hoặc mẫu đối chứng; ghi điều kiện thao tác.
3. Kiểm tra lỗi xuất hiện trước hay sau khi đưa linh kiện vào túi.
4. Đối chiếu mẫu đã duyệt, báo cáo thử và bản vẽ hiện hành.
5. Thống nhất xử lý với nhà cung cấp trước khi thay thế vật liệu hoặc đưa lô vào sử dụng.

Nếu lỗ thủng tập trung tại chân linh kiện, cần xem lại khoảng hở và cách bảo vệ cơ học. Nếu miệng túi đóng không ổn định, kiểm tra vùng hàn, cách đặt túi và thiết bị. Việc tăng độ dày ngay lập tức có thể làm tăng chi phí mà chưa xử lý đúng nguyên nhân.

Câu hỏi thường gặp

Có thể kiểm tra khả năng shielding bằng mắt không?

Không. Quan sát chỉ giúp phát hiện lỗi hình thức và đối chiếu kiểu túi. Hiệu năng cần được xác nhận bằng phương pháp thử phù hợp.

Túi zipper ESD có dùng lại được không?

Chỉ nên dùng lại khi quy trình của doanh nghiệp cho phép và túi còn đáp ứng yêu cầu về sạch, độ nguyên vẹn và bảo vệ. Không mặc định túi đã sử dụng vẫn đạt chỉ tiêu ban đầu.

Cần gửi gì để Proline tư vấn mẫu?

Gửi hình ảnh linh kiện hoặc khay, kích thước ba chiều, mẫu túi hiện tại, kiểu đóng miệng, yêu cầu ESD/cản ẩm, số lượng từng cỡ và nơi giao hàng.
