Màng cuộn ghép phức hợp: khổ màng, bước in và hướng cuộn

Khi đặt màng cuộn ghép phức hợp cho máy đóng gói, cần chốt đồng thời khổ màng, bước in, hướng tháo cuộn, mặt hàn, mắt đọc, lõi cuộn và đường kính ngoài. Đúng cấu trúc vật liệu nhưng sai một trong các thông số này vẫn có thể khiến cuộn màng không lắp được hoặc cắt lệch vị trí. Bài viết hướng dẫn bộ phận mua hàng và kỹ thuật lập quy cách để duyệt mẫu trước sản xuất.

1. Phân biệt khổ màng, bước in và kích thước gói

Khổ màng là chiều rộng dải màng theo phương ngang cuộn. Bước in là khoảng lặp lại của một đơn vị thiết kế dọc theo chiều chạy màng. Kích thước gói hoàn thiện còn phụ thuộc kiểu tạo hình, phần hàn và vị trí cắt. Ba thông số này liên quan với nhau nhưng không thể dùng thay thế cho nhau.

Ví dụ, với một kiểu túi gối đơn giản không xếp hông, khổ màng có thể được ước tính ban đầu từ hai lần chiều rộng thân túi cộng phần hàn dọc. Đây chỉ là cách kiểm tra sơ bộ. Vai tạo túi, kiểu hàn chồng hay hàn lưng và thiết kế của máy quyết định khổ màng cuối cùng. Không nên lấy công thức sơ bộ làm kích thước đặt sản xuất.

2. Chốt hướng cuộn bằng hình thay vì chỉ ghi số

Cách đánh số hướng cuộn có thể khác giữa các đơn vị. Một yêu cầu như “hướng cuộn số 3” thiếu sơ đồ đối chiếu dễ dẫn đến hiểu nhầm. Bản duyệt nên cho thấy trục cuộn, hướng kéo màng, mặt in nhìn thấy và chiều chữ khi màng đi vào máy.

Đặt mẫu màng trên bàn, đánh dấu mặt ngoài của gói và mặt hàn tiếp xúc sản phẩm. Chụp ảnh theo đúng hướng quan sát của người vận hành, thêm mũi tên chiều kéo rồi đưa vào phiếu quy cách. Nếu đổi nhà cung cấp hoặc đổi máy, xác nhận lại bằng mẫu vật lý thay vì dùng lại một mã hướng cuộn cũ.

3. Mắt đọc phải phù hợp cảm biến của máy

Mắt đọc giúp hệ thống nhận vị trí lặp để đồng bộ các công đoạn theo thiết kế máy. Cần trao đổi với bên vận hành về cảm biến đang dùng, vị trí lắp, khả năng đọc trên nền trong, nền trắng hoặc nền ánh kim và khu vực cần để trống quanh dấu.

Không có một kích thước hay màu mắt đọc phù hợp cho mọi dây chuyền. Vùng hình ảnh có độ tương phản mạnh gần dấu có thể gây nhận nhầm tùy cảm biến. Vì vậy, cần đưa vùng mắt đọc vào bản vẽ kỹ thuật, sau đó xác nhận trên cuộn thử có cấu trúc và bề mặt tương ứng với hàng sản xuất.

4. Kiểm tra cấu trúc, mặt hàn và độ trượt

Cùng kích thước cuộn nhưng thay đổi lớp tiếp xúc, lớp phủ hoặc độ dày có thể làm màng vận hành khác. Phiếu quy cách cần ghi cấu trúc theo thứ tự từ ngoài vào trong, tổng độ dày và yêu cầu chức năng. Khi chưa chốt vật liệu, hãy mô tả sản phẩm chứa, điều kiện bảo quản và phương pháp đóng gói để lựa chọn có căn cứ.

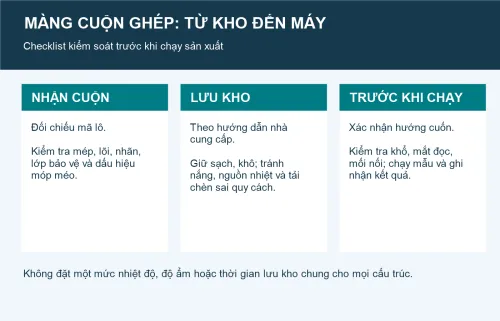

Độ trượt cũng cần được đánh giá trên bề mặt thực tế của máy. Tham khảo bài bảo quản và kiểm tra màng cuộn trước khi chạy để chuẩn bị cuộn thử và lưu thông tin lô.

5. Chạy thử và lập mẫu chuẩn có chữ ký duyệt

1. Đối chiếu trước khi lắp: mã thiết kế, vật liệu, mặt hàn, khổ màng, lõi và chiều tháo cuộn.
2. Căn chỉnh theo hướng dẫn máy: kiểm tra đường đi màng, vị trí mắt đọc, bộ tạo hình và dao cắt.
3. Thử với sản phẩm thực: theo dõi độ ổn định kéo màng, vị trí cắt, độ kín và ngoại quan gói.
4. Ghi nhận điều kiện: máy, tốc độ, cài đặt hàn, mã cuộn, thời điểm và người thực hiện.
5. Duyệt mẫu: giữ gói đạt và đoạn màng có mắt đọc; thống nhất tiêu chí nghiệm thu trước khi sản xuất hàng loạt.

Không thay đổi đồng thời nhiều yếu tố trong quá trình tìm nguyên nhân lỗi. Nếu vừa đổi lực căng, vừa chỉnh cảm biến và nhiệt hàn, kết quả khó cho biết yếu tố nào tạo ra cải thiện. Các thay đổi phải nằm trong hướng dẫn an toàn và giới hạn vận hành của thiết bị.

6. Checklist gửi yêu cầu báo giá màng cuộn

Hồ sơ nên gồm mẫu gói hoặc bản vẽ, sản phẩm cần đóng, khối lượng nạp, cấu trúc dự kiến, khổ màng, bước in, hình hướng tháo cuộn, mắt đọc, lõi, đường kính ngoài và khối lượng cuộn cho phép. Bổ sung số lượng theo từng thiết kế, yêu cầu đóng kiện và thời điểm cần hàng.

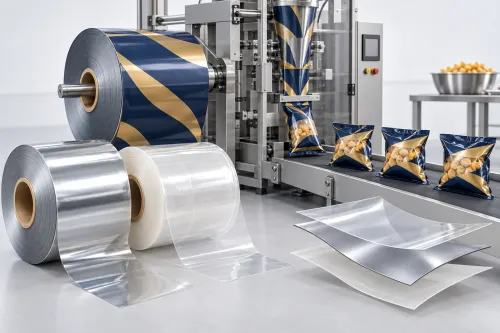

Sau khi có quy cách đã duyệt, có thể tham khảo cách tính định mức màng ghép theo số gói. Phần hao hụt chạy máy cần dựa vào thử nghiệm của dây chuyền, không mặc định bằng một tỷ lệ cho mọi sản phẩm.

Câu hỏi thường gặp

Có thể đặt màng chỉ từ chiều rộng và chiều cao túi không?

Chưa đủ. Cần xác nhận kiểu tạo hình, phần hàn, bước cắt, hướng cuộn và khả năng lắp cuộn của máy. Mẫu túi là đầu vào để lập quy cách, không thay thế bản duyệt kỹ thuật.

Cùng khổ màng có dùng chung cho hai máy không?

Có thể, nhưng phải kiểm tra lõi, đường kính cuộn, hướng tháo, mắt đọc, bộ tạo hình và khả năng vận hành của từng máy. Nên lưu một phiếu duyệt cho từng tổ hợp máy và mã bao bì.

Gửi gì để Proline trao đổi quy cách thuận tiện hơn?

Gửi ảnh gói đang dùng, đoạn màng có mắt đọc, thông tin máy và bản thiết kế. Liên hệ qua website Proline để trao đổi phương án; quy cách, số lượng và tiến độ được xác nhận theo từng yêu cầu.

Tham khảo kỹ thuật: Mespack – thử nghiệm vật liệu và định dạng bao bì trên máy với sản phẩm thực tế. Các thông số sản xuất phải được duyệt theo máy và mẫu thử cụ thể.
