Túi shielding và túi nhôm chống tĩnh điện cho bo mạch cần chống ẩm

Khi bo mạch cần bảo vệ trong vận chuyển và lưu kho, hãy tách hai câu hỏi: bao bì có đáp ứng yêu cầu che chắn phóng tĩnh điện không, và có đáp ứng yêu cầu cản hơi ẩm không? Túi shielding chống tĩnh điện và túi nhôm cản ẩm có thể cùng xuất hiện trong danh mục bao bì điện tử, nhưng cần kiểm tra từng tính năng của đúng cấu hình túi.

Shielding và cản ẩm giải quyết hai vấn đề khác nhau

Shielding liên quan đến bảo vệ linh kiện trước sự kiện phóng tĩnh điện từ bên ngoài bao gói. Cản ẩm liên quan đến hạn chế hơi nước đi qua vật liệu và hệ đóng kín. Một tính năng không tự động chứng minh tính năng còn lại.

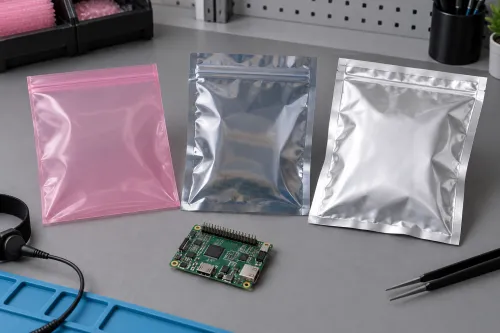

Túi shielding màu bạc thường được người mua tìm để đóng bo mạch và module. Với linh kiện nhạy ẩm, cần xem thêm yêu cầu đóng gói khô, thời gian lưu kho và hướng dẫn của nhà sản xuất linh kiện. Không chọn túi chỉ vì nhìn thấy lớp kim loại.

Đọc tài liệu kỹ thuật theo từng tiêu chí

• Đặc tính ESD: xác định yêu cầu điện và bằng chứng thử nghiệm che chắn.
• Cản hơi ẩm: hỏi chỉ tiêu cùng điều kiện và phương pháp thử, thay vì mô tả “chống ẩm tốt”.
• Độ bền cơ học: đánh giá rách, đâm thủng và đường hàn với đúng sản phẩm.
• Đóng kín: xác nhận phương án hàn hoặc kiểu khóa phù hợp với mục tiêu bảo vệ.
• Truy xuất: gắn mã vật liệu, lô và mẫu duyệt với tài liệu được cung cấp.

Đối với hàng ra ngoài EPA, hướng dẫn của EOS/ESD Association nhấn mạnh tính năng che chắn trong lựa chọn bao bì. Hãy yêu cầu bằng chứng cho đúng mã túi, không áp dụng kết quả của một cấu hình khác.

Túi zipper hay túi hàn miệng?

Túi zipper chống tĩnh điện thuận tiện khi cần mở và đóng nhiều lần. Tuy nhiên, việc khóa kéo đã đóng không đủ để mặc định hệ bao gói kín theo yêu cầu kiểm soát ẩm. Nếu linh kiện yêu cầu đóng gói khô, bộ phận kỹ thuật cần xác nhận kiểu túi và cách đóng kín.

Với túi hàn miệng, cần thử trên thiết bị đang sử dụng. Bề mặt vùng hàn phải sạch, không bị nếp gấp hoặc mắc linh kiện. Thông số máy hàn cần được xác lập cho cấu trúc màng thực tế; không lấy một nhiệt độ chung cho mọi túi nhôm.

Quy trình đóng gói để kiểm tra bằng mẫu

1. Chuẩn bị linh kiện tại khu vực thao tác phù hợp với yêu cầu ESD.
2. Kiểm tra túi, vùng hàn và mã vật liệu trước khi đưa sản phẩm vào.

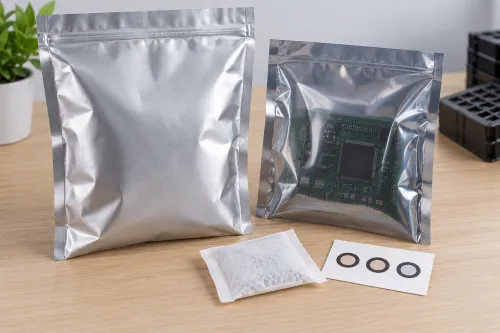

3. Bổ sung gói hút ẩm hoặc thẻ chỉ thị độ ẩm nếu quy cách yêu cầu; xác định loại và lượng theo phương án được duyệt.
4. Đóng kín bằng phương pháp đã xác nhận, kiểm tra đường hàn hoặc khóa.
5. Dán thông tin lô, ngày đóng gói và điều kiện bảo quản khi có yêu cầu.
6. Bố trí đệm và thùng ngoài để hạn chế va đập, ép lên góc túi hoặc thủng màng.

Những dấu hiệu cần kiểm tra lại

Túi thủng, đường hàn có nếp, khóa không đóng hoàn toàn hoặc vật liệu bị mài mòn đều cần được đánh giá trước khi sử dụng. Không chỉ nhìn mặt ngoài; hãy kiểm tra vùng tiếp xúc với cạnh bo mạch và đầu nối.

Hút chân không cũng không thay thế việc xác nhận cản ẩm và shielding. Nếu áp dụng, cần kiểm tra linh kiện có chịu được thao tác, mức hút và áp lực lên các chi tiết nhô ra hay không.

Câu hỏi thường gặp

Túi nhôm thực phẩm có dùng cho linh kiện ESD không?

Không mặc định được. Cấu hình bao bì phải có tính năng ESD được xác nhận cho yêu cầu của linh kiện.

Túi shielding bán trong suốt có dùng để lưu kho dài hạn không?

Cần đối chiếu yêu cầu cản ẩm và thời gian lưu kho. Khả năng nhìn xuyên túi không cho biết mức cản hơi nước.

Trao đổi quy cách trước khi đặt mua

Gửi loại linh kiện, yêu cầu che chắn và chống ẩm, thời gian lưu kho, cách hàn cùng số lượng từng kích thước. Tham khảo nhóm túi shielding và túi nhôm chống tĩnh điện của Proline để chuẩn bị yêu cầu phù hợp.
