Túi ESD Shielding lá chắn chống tĩnh điện bảo vệ linh kiện điện tử khỏi mọi rủi ro trong sản xuất và vận chuyển

Túi ESD Shielding là gì?

Túi ESD Shielding (Electrostatic Discharge Shielding Bag) là loại bao bì chống tĩnh điện chuyên dụng được thiết kế để bảo vệ linh kiện điện tử khỏi hiện tượng phóng điện tĩnh điện (ESD) trong quá trình sản xuất, lưu kho và vận chuyển.

Khác với túi chống tĩnh điện màu hồng thông thường chỉ có khả năng hạn chế phát sinh điện tích, túi ESD Shielding còn có lớp kim loại dẫn điện giúp ngăn điện trường và điện tích từ bên ngoài xâm nhập vào bên trong túi. Nhờ đó, linh kiện điện tử được bảo vệ an toàn hơn rất nhiều, đặc biệt là các sản phẩm có giá trị cao như IC, chip bán dẫn, bo mạch PCB/PCBA, cảm biến và module điều khiển.

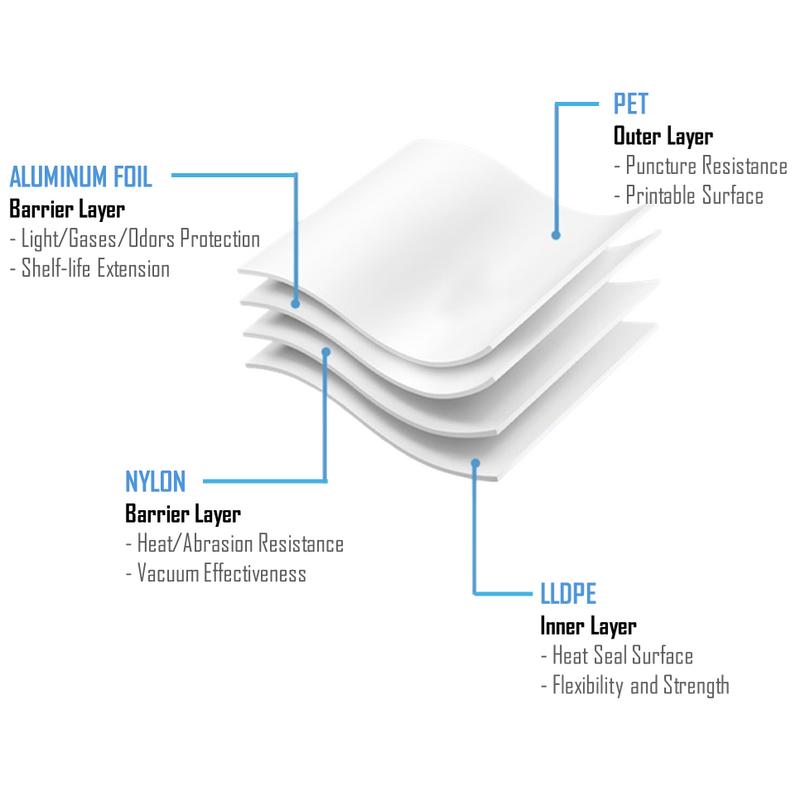

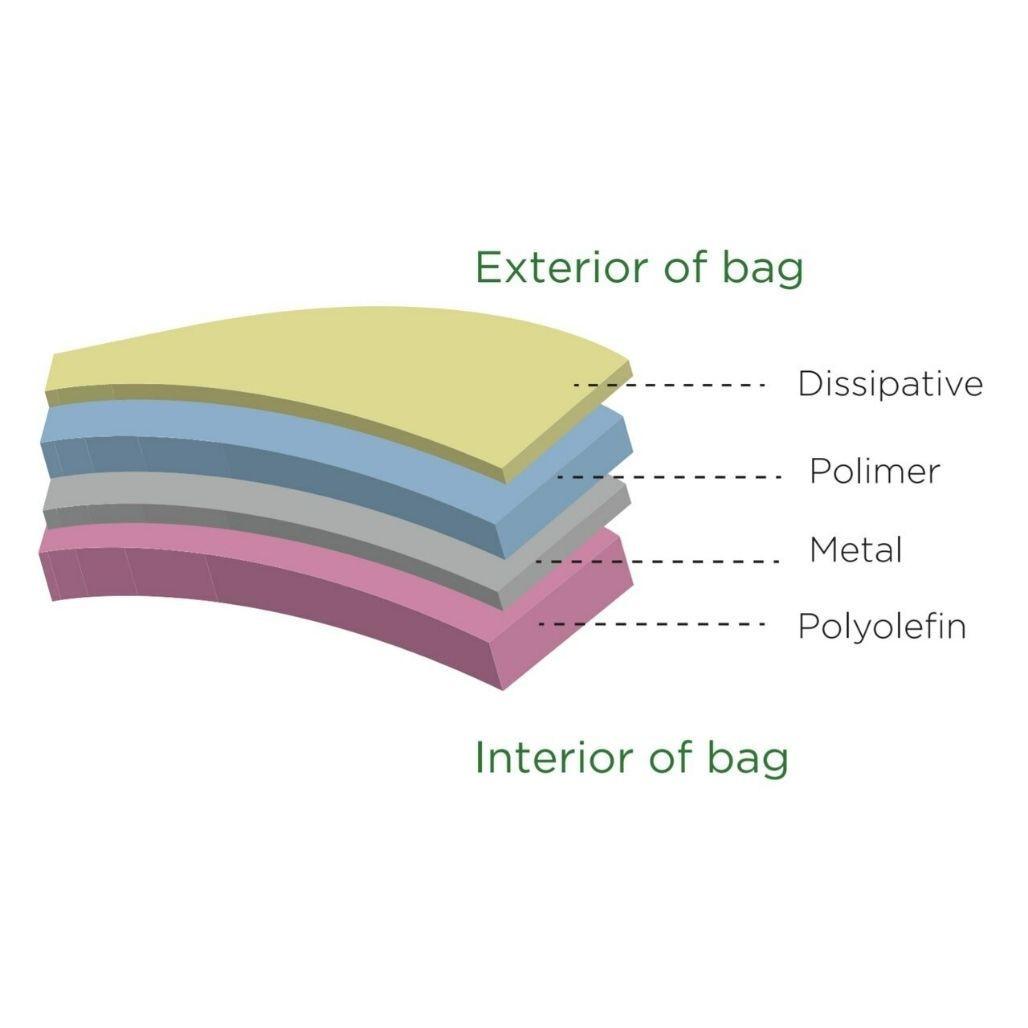

Cấu tạo chi tiết của túi ESD Shielding

Túi ESD Shielding thường được sản xuất từ nhiều lớp vật liệu ghép phức hợp, mỗi lớp đảm nhiệm một chức năng riêng nhằm tạo ra khả năng chống tĩnh điện và chống ẩm tối ưu.

1. Lớp PET (Polyester) bên ngoài

• Có độ bền cơ học cao, chống rách và chống đâm thủng.

• Chịu nhiệt tốt, giúp túi ổn định trong môi trường sản xuất điện tử.

• Bề mặt bóng đẹp, dễ in logo và thông tin cảnh báo ESD.

2. Lớp kim loại hóa

Đây là lớp quan trọng nhất của túi shielding.

• Thường là nhôm hoặc lớp kim loại được phủ chân không (VMPET).

• Có khả năng phản xạ và phân tán điện trường.

• Tạo hiệu ứng lồng Faraday giúp ngăn chặn điện tích tĩnh điện từ môi trường bên ngoài.

3. Lớp PE chống tĩnh điện bên trong

• Tiếp xúc trực tiếp với linh kiện điện tử.

• Không tạo ra ma sát sinh điện tích.

• Giúp linh kiện không bị tích điện trong quá trình đóng gói hoặc lấy ra sử dụng.

4. Lớp hàn nhiệt

• Giúp mép túi được hàn kín chắc chắn.

• Tăng khả năng chống ẩm và chống bụi.

• Đảm bảo linh kiện không bị ảnh hưởng trong quá trình vận chuyển đường dài.

Nguyên lý chống tĩnh điện của túi Shielding

Khi có điện tích tĩnh điện xuất hiện bên ngoài túi, lớp kim loại sẽ phân bố điện tích đều trên bề mặt và triệt tiêu điện trường bên trong. Nhờ đó:

• Điện tích không truyền vào linh kiện.

• Không xảy ra hiện tượng phóng tia lửa điện.

• Bảo vệ các vi mạch có độ nhạy cao khỏi hư hỏng.

Điều này đặc biệt quan trọng vì nhiều linh kiện điện tử hiện đại chỉ cần 10–100V tĩnh điện là đã có thể bị hỏng, trong khi cơ thể con người có thể mang điện tích lên tới 3.000–10.000V mà không hề cảm nhận được.

Thông số kỹ thuật phổ biến

Các loại túi ESD Shielding phổ biến

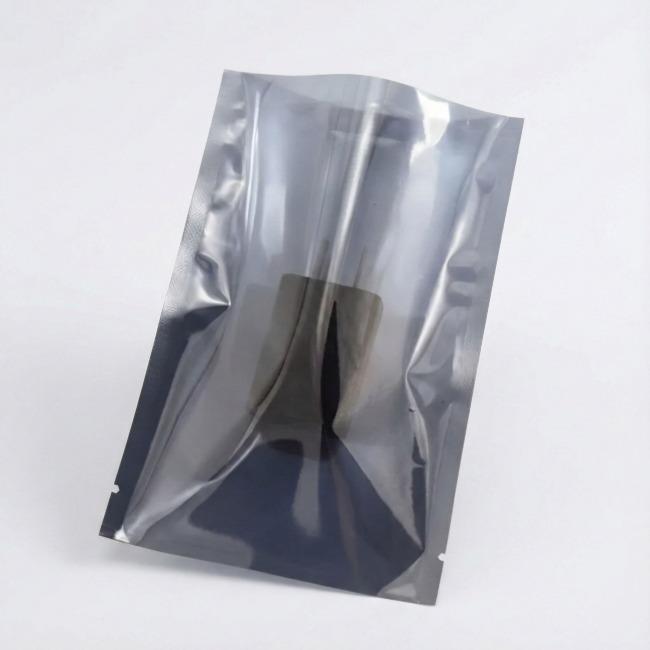

Túi hàn 3 biên

• Phổ biến nhất trên thị trường.

• Giá thành hợp lý.

• Phù hợp đóng gói IC, bo mạch nhỏ và linh kiện SMT.

Túi hàn 4 biên

• Độ kín và độ bền cao hơn.

• Chịu lực tốt khi đóng gói sản phẩm nặng hoặc khổ lớn.

• Thường dùng cho PCB kích thước lớn, module công nghiệp.

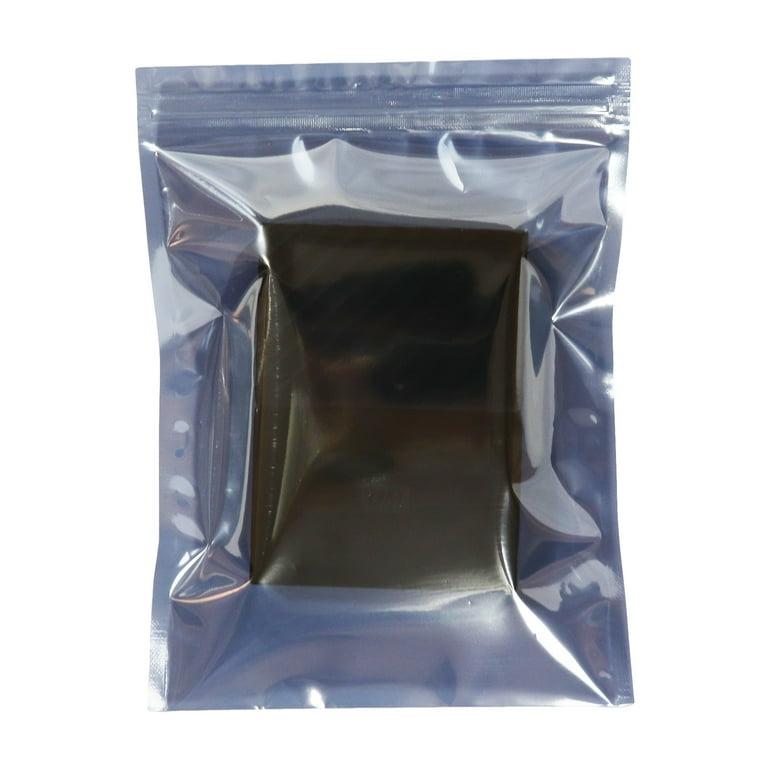

Túi zipper chống tĩnh điện

• Có thể đóng mở nhiều lần.

• Thuận tiện cho kho linh kiện và phòng R&D.

• Tiết kiệm chi phí sử dụng.

Ưu điểm nổi bật của túi ESD Shielding

Bảo vệ linh kiện điện tử tối đa

• Ngăn phóng điện tĩnh điện từ môi trường.

• Giảm nguy cơ hỏng IC, MOSFET, CPU, GPU và cảm biến.

Chống nhiễu điện từ

Lớp kim loại giúp hạn chế ảnh hưởng của sóng điện từ, đảm bảo độ ổn định cho các thiết bị điện tử chính xác cao.

Chống ẩm và oxy hóa

• Hạn chế hơi nước xâm nhập.

• Giảm hiện tượng oxy hóa chân linh kiện và bề mặt bo mạch.

• Phù hợp lưu kho dài hạn và vận chuyển quốc tế.

Độ bền cao

• Khó rách, khó thủng.

• Chịu va đập tốt trong quá trình đóng gói và vận chuyển.

• Không bong tách lớp khi sử dụng đúng điều kiện.

Dễ kiểm tra sản phẩm

Loại bạc trong cho phép nhìn thấy linh kiện bên trong mà không cần mở túi, giúp kiểm tra nhanh và giảm thao tác gây phát sinh tĩnh điện.

Ứng dụng thực tế của túi ESD Shielding

Ngành điện tử – bán dẫn

• IC, chip nhớ, vi xử lý

• Bo mạch PCB/PCBA

• Linh kiện SMT

• Module điều khiển công nghiệp

Ngành viễn thông

• Thiết bị mạng

• Module quang

• Router và switch công nghiệp

Ngành y tế

• Bo mạch máy xét nghiệm

• Cảm biến y sinh

• Thiết bị đo điện tử chính xác

Trung tâm bảo hành và R&D

• Lưu trữ linh kiện thay thế

• Đóng gói sản phẩm sửa chữa

• Bảo vệ mẫu thử nghiệm

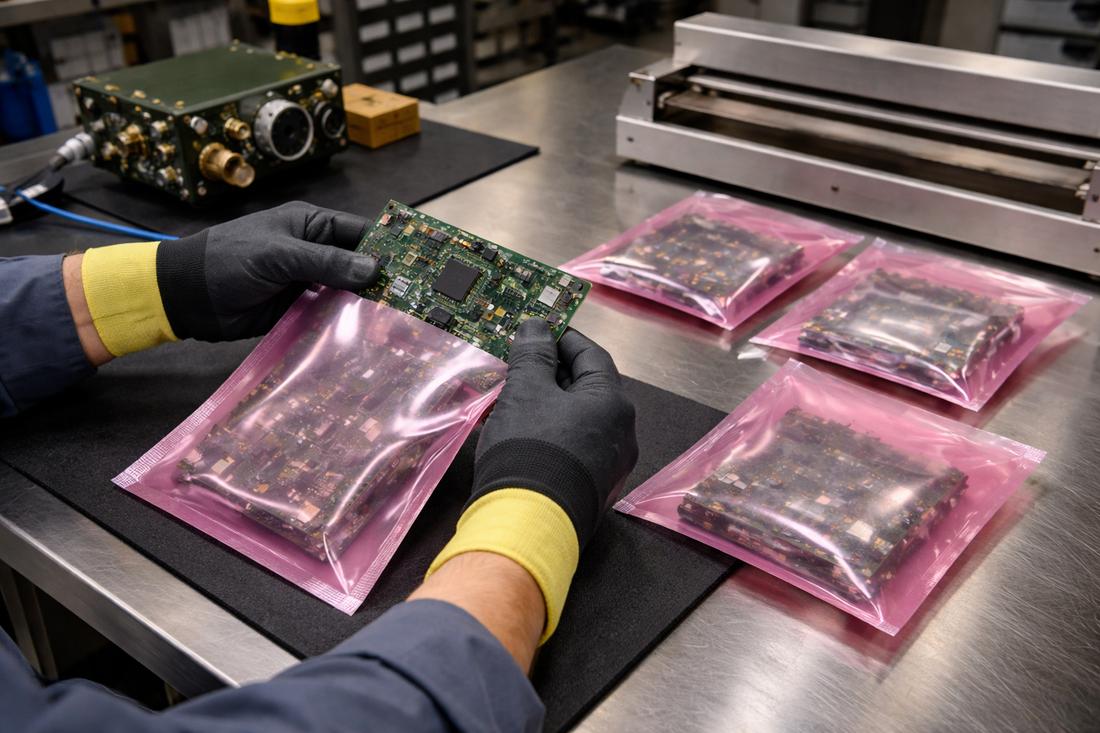

So sánh túi ESD Shielding và túi chống tĩnh điện màu hồng

Vì sao doanh nghiệp nên sử dụng túi ESD Shielding?

Giảm tỷ lệ lỗi sản xuất: Một linh kiện hỏng do ESD có thể gây thiệt hại lớn và khó truy vết nguyên nhân. Túi shielding giúp giảm đáng kể rủi ro này.

Tiết kiệm chi phí bảo hành: Bảo vệ sản phẩm tốt hơn đồng nghĩa với việc giảm hàng lỗi, giảm đổi trả và giảm chi phí bảo hành sau bán hàng.

Nâng cao hình ảnh: Bao bì ESD chuyên dụng thể hiện quy trình kiểm soát chất lượng bài bản, tạo niềm tin với khách hàng và đối tác quốc tế.

Đáp ứng tiêu chuẩn nhà máy điện tử

Nhiều doanh nghiệp FDI yêu cầu vật tư đóng gói phải đạt tiêu chuẩn:

• ANSI/ESD S541

• IEC 61340-5-3

• RoHS / Reach

Túi ESD Shielding chất lượng cao hoàn toàn có thể đáp ứng các yêu cầu này.

Lưu ý khi lựa chọn túi ESD Shielding

Để đảm bảo hiệu quả bảo vệ tốt nhất, doanh nghiệp nên:

• Chọn độ dày phù hợp với kích thước và trọng lượng sản phẩm.

• Kiểm tra điện trở bề mặt và thông số shielding.

• Ưu tiên túi có ký hiệu ESD và cảnh báo tiêu chuẩn in rõ ràng.

• Bảo quản túi ở nơi khô ráo, nhiệt độ ổn định.

• Không sử dụng túi đã trầy xước hoặc bong lớp kim loại.

Kết luận

Túi ESD Shielding là giải pháp bao bì chống tĩnh điện cao cấp, đóng vai trò quan trọng trong việc bảo vệ linh kiện điện tử khỏi ESD, EMI, độ ẩm và oxy hóa. Với cấu tạo nhiều lớp và hiệu ứng lồng Faraday, loại túi này giúp doanh nghiệp giảm thiểu rủi ro hư hỏng, tối ưu chi phí sản xuất và nâng cao uy tín thương hiệu.

Nếu doanh nghiệp của bạn đang sản xuất hoặc xuất khẩu linh kiện điện tử, đầu tư vào túi ESD Shielding chất lượng cao chính là bước đi cần thiết để đảm bảo an toàn cho sản phẩm và đáp ứng các tiêu chuẩn quốc tế.
